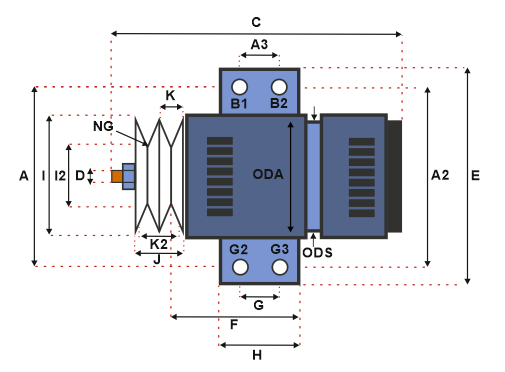

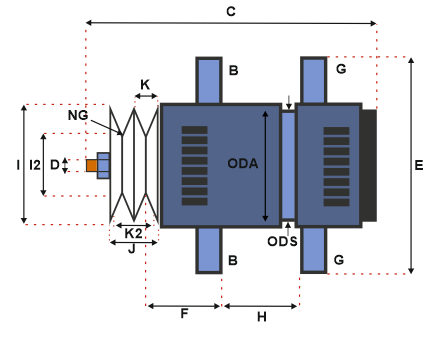

Схема измерения генератора



Размер D, mm – Диаметр вала

Размер С, mm –Длина генератора

Размер E, mm – Высота генератора

Размер F, mm – Расстояние от края крепления да первого ручейка шкива

Размер G, G1, G2, G3, G4, G5, mm - Расстояние между отверстиями крепления генератора

Размер G, G1, G2, G3, G4, G5, mm – Диаметр отверстия

Размер H, H1, H2, mm – Толщина крепления генератора

Размер I, mm – Диаметр шкива, внешний

Размер I2, mm - Диаметр шкива, «по канавкам»

Размер J, mm – Толщина шкива

Размер K, mm – Ширина одной канавки, шкива генератора

Размер K2, mm – Ширина всех канавок, шкива генератора

Размер ODA, mm – Внешний диаметр генератора

Размер ODS, mm – Диаметр «по обмотке»

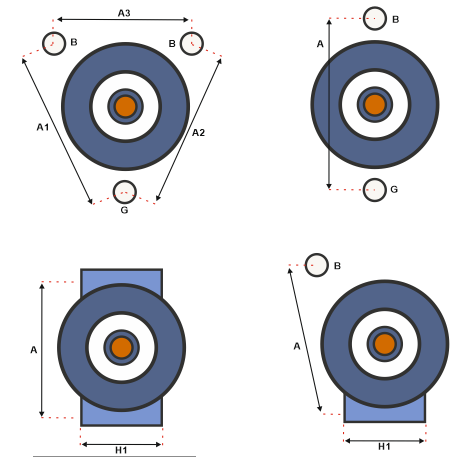

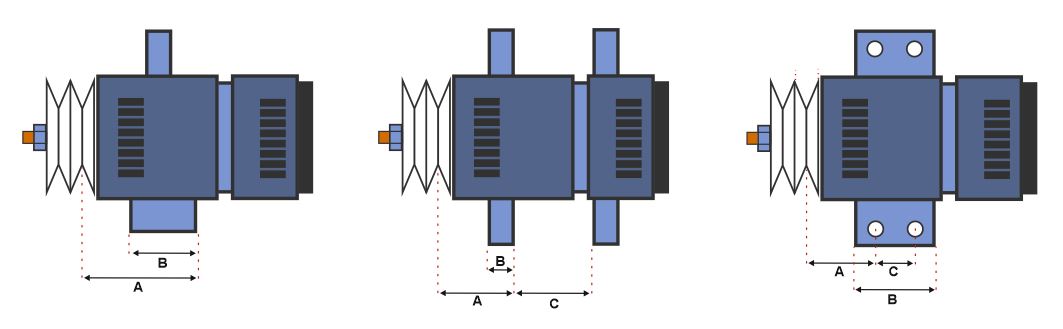

Размер A, A2, A3, A4, mm – Расстояние между отверстиями крепления генератора

Размер B, B1, B2, B3, B4, mm – Расстояние между отверстиями крепления генератора

Размер G, G1, G2, G3, G4, G5, mm – Диаметр отверстия

Размер H, H1, H2, mm – Толщина крепления генератора
